A la Rambla de Algeciras situada a 2 km. abans d'arribar a la Impulsió d'Alhama, està la Presa de Algeciras, que té doble missió, d'una banda regular els recursos del transvasament, i per una altra contindre les avingudes d'esta rambla abans de la seua unió amb el riu Guadalentín.

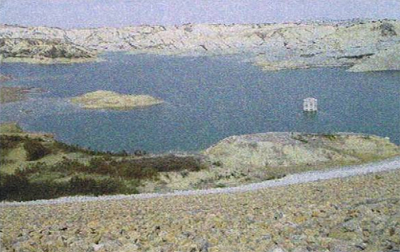

Presa de Algeciras
Estació de bombejament Presa de Algeciras
CONCA VESSANT
Superficie: 46 km².
Precipitació mitjana anual: 393 mm.
Aportació mitjana anual: 1 Hm³
Altimetría: 1320-200 msnm
Recorregut: 20 km
Crescuda màxima coneguda (1948): 310 m³/s.
EMBASSAMENT
Capacitat: 50 hm³
Superfície inundada: 244 has.
Cota MNC: 267,50
PRESA
Tipus Heterogènia de terres: 80
Longitud: 636 m.
Cota de coronació: 272,50
Cota de MNN: 265
Talús aigües amunt: 3/1 a 3,5/1
Talús aigües avall: 2,75/1
Volum de materials: 5,5 hm³.
ESTACIÓ DE BOMBEJAMENT
Nombre de grups: 6
Potència instal•lada: 6.000 Kva.
Cabal nominal: 8 m³/s
Aspiració: 1 Ø 1800
Impulsió: 2 Ø 1300
ESTRUCTURES PRINCIPALS
Presa.
La topologia estructural correspon a una presa heterogènia de terres, amb nucli gros executat amb margues blaves del vas i amb espigons construïts amb els conglomerats poligènics aflorants en l'entorn d'aigües avall de la tancada. Les seues característiques tècniques principals són les que figuren en els quadres precedents i la seua secció tipus és la de la figura adjunta.

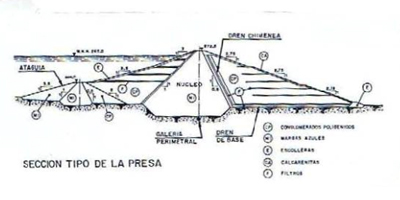

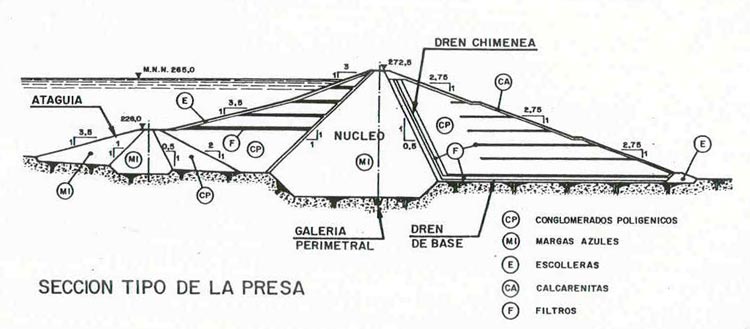

Secció tipus de la presa
((es pot ampliar polsant en imatge)
El dimensionament mecànic de la secció s'ha fet tenint en compte la seua ubicació sobre una zona de risc sísmic mitjà.

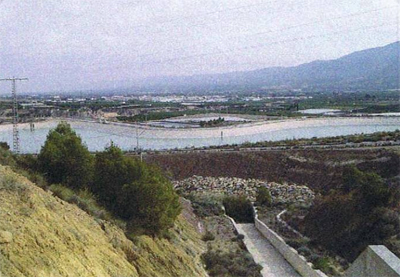

Bassa de regulació
S'ubica sobre la pedrera de conglomerats poligènics, previ condicionament de les superfícies desmuntades. La seua capacitat és de 350.000 m³, amb calat total de 7 m. (carrera útil de 6 m. i resguard d'1 m.) planta irregular de formes arredonides, i talús en parament 1,75/1.
El revestiment d'impermeabilització es fa en els caixers mitjançant lloses de formigó armat de 20 cm. de grossària, i en la solera amb una làmina de P.V.C. armada amb polièster.
Bassa de regulació

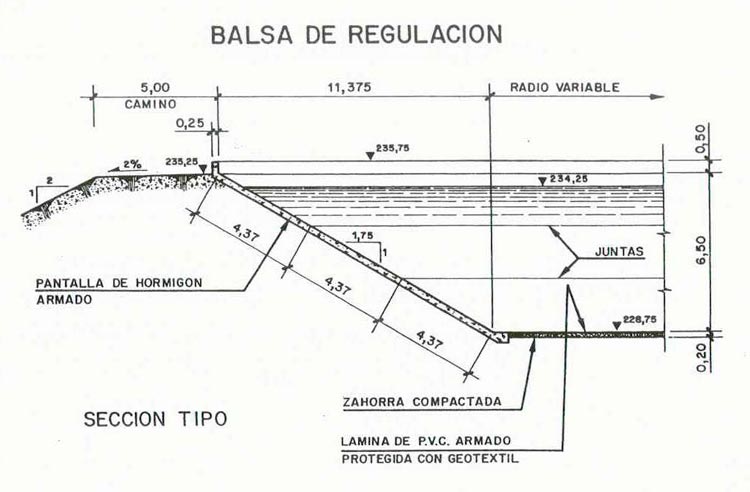

Secció bassa de regulació Algeciras
(es pot ampliar polsant en imatge)
Estació de bombejament
Necessària per a poder emmagatzemar l'aigua del canal (durant les èpoques de baix consum de la zona regable) en l'embassament, ja que la seua carrera d'explotació es troba per damunt de la cota de làmina del canal.
Està ubicada entre la bassa de regulació i la galeria de desviació, sobre el marge dret de la tancada i a uns 200 m. a peu de presa.
El col•lector d'aspiració (1 Ø 1800) està connectat a la bassa i al canal, amb possibilitat de prendre aigua d'ambdues fonts. La impulsió es fa per canonada bessona (2 Ø 1300), i conexiona amb la dels desaiguaments de fons en la boca d'entrada a la galeria de desviació.

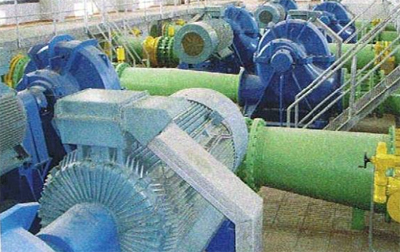

Disposa de 6 grups amb bombes centrífugues horitzontals previstes per a donar un cabal nominal màxim de 8m³/s. Els motors són asíncrons trifàsics de 1000 CV. La potència total instal•lada en transformadors és de 6000 KVA.

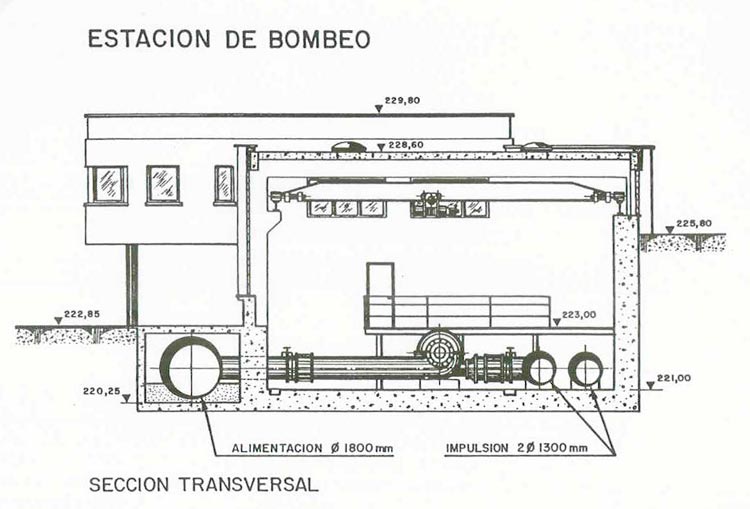

Estació de bombejament
(es pot ampliar polsant en imatge)
Presa de Algeciras
Estació de bombejament Presa de Algeciras
CONCA VESSANT
Superficie: 46 km².
Precipitació mitjana anual: 393 mm.
Aportació mitjana anual: 1 Hm³
Altimetría: 1320-200 msnm
Recorregut: 20 km
Crescuda màxima coneguda (1948): 310 m³/s.
EMBASSAMENT
Capacitat: 50 hm³
Superfície inundada: 244 has.
Cota MNC: 267,50
PRESA
Tipus Heterogènia de terres: 80
Longitud: 636 m.
Cota de coronació: 272,50
Cota de MNN: 265
Talús aigües amunt: 3/1 a 3,5/1
Talús aigües avall: 2,75/1
Volum de materials: 5,5 hm³.
ESTACIÓ DE BOMBEJAMENT
Nombre de grups: 6
Potència instal•lada: 6.000 Kva.
Cabal nominal: 8 m³/s
Aspiració: 1 Ø 1800
Impulsió: 2 Ø 1300
ESTRUCTURES PRINCIPALS
Presa
La topologia estructural correspon a una presa heterogènia de terres, amb nucli gros executat amb margues blaves del vas i amb espigons construïts amb els conglomerats poligènics aflorants en l'entorn d'aigües avall de la tancada. Les seues característiques tècniques principals són les que figuren en els quadres precedents i la seua secció tipus és la de la figura adjunta.
Secció tipus de la presa
El dimensionament mecànic de la secció s'ha fet tenint en compte la seua ubicació sobre una zona de risc sísmic mitjà.
Bassa de regulació
S'ubica sobre la pedrera de conglomerats poligènics, previ condicionament de les superfícies desmuntades. La seua capacitat és de 350.000 m³, amb calat total de 7 m. (carrera útil de 6 m. i resguard d'1 m.) planta irregular de formes arredonides, i talús en parament 1,75/1.
El revestiment d'impermeabilització es fa en els caixers mitjançant lloses de formigó armat de 20 cm. de grossària, i en la solera amb una làmina de P.V.C. armada amb polièster.
Bassa de regulació

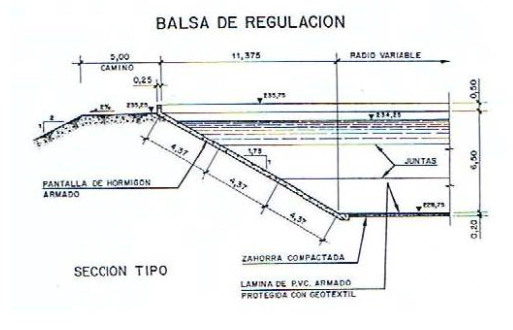

Secció bassa de regulació Algeciras
Estació de bombejament
Necessària per a poder emmagatzemar l'aigua del canal (durant les èpoques de baix consum de la zona regable) en l'embassament, ja que la seua carrera d'explotació es troba per damunt de la cota de làmina del canal.
Està ubicada entre la bassa de regulació i la galeria de desviació, sobre el marge dret de la tancada i a uns 200 m. a peu de presa.
El col•lector d'aspiració (1 Ø 1800) està connectat a la bassa i al canal, amb possibilitat de prendre aigua d'ambdues fonts. La impulsió es fa per canonada bessona (2 Ø 1300), i conexiona amb la dels desaiguaments de fons en la boca d'entrada a la galeria de desviació.
Disposa de 6 grups amb bombes centrífugues horitzontals previstes per a donar un cabal nominal màxim de 8m³/s. Els motors són asíncrons trifàsics de 1000 CV. La potència total instal•lada en transformadors és de 6000 KVA.

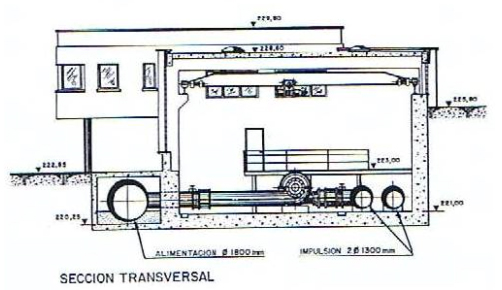

Estació de bombejament
