Embalse del Boqueron

Antecedentes

Los daños históricamente producidos en la margen izquierda del río Mundo en zonas urbanas y de cultivos, debido a la torrencialidad de las lluvias, fueron evaluados como catastróficos en varias ocasiones, por lo que resultaba necesario disponer con urgencia de un programa de defensas y encauzamientos a efectuar en la zona objeto del estudio.

Para ello, la Dirección General de Obras Hidráulicas aprobó, con fecha de 12 de Noviembre de 1986, el expediente de información pública del Plan General de Defensa contra Avenidas de la Cuenca del Segura, dentro del marco de actuación del Programa de Inversiones Públicas.

En las actuaciones previstas en el Plan General de Defensa se incluía, específicamente, la de Defensa y encauzamiento de los afluentes principales de la margen izquierda del río Mundo.

Con ocasión de los daños catastróficos ocasionados por las riadas de Julio y Octubre de 1986 se publica en el BOE el Real Decreto 4/1987 de 13 de Noviembre en cuyo anexo nº 2 se cita textualmente la inversión destinada a la ejecución de las obras necesarias previstas en el Programa de defensas de la margen izquierda del río Mundo en Albacete.

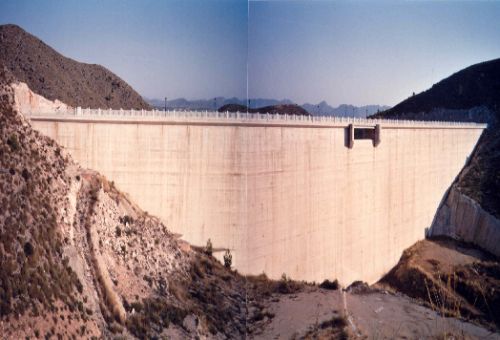

Vista del paramento aguas arriba desde el estribo izquierdo
Vista del paramento aguas arriba desde el estribo izquierdo.

Con fecha de Mayo de 1987, tras las reuniones que mantuvieron los municipios afectados por las inundaciones con autoridades del Estado, de la Comunidad Autónoma de Castilla-La Mancha y de la Confederación Hidrográfica del Segura, pidiendo un plan de defensas de la cuenca del río Mundo; el Ingeniero de Caminos D. Andrés Martínez Muñoz redactó el Estudio de avenidas de la margen izquierda del río Mundo, en el que se describen las graves inundaciones que se producen, de forma periódica, en las vegas del río Mundo y sus afluentes.

Asimismo, durante la redacción de este estudio, se mantuvo una reunión a instancias de los Consejeros de Política Territorial y de Agricultura de la Comunidad Autónoma de Castilla-La Mancha con RENFE y con técnicos de la Confederación Hidrográfica del Segura, en la que éstos indican las posibles actuaciones a seguir por los diversos Organismos coordinados.

El 12 de Diciembre de 1989 se iniciaron los trabajos de redacción del Proyecto de la Presa de la Rambla del Boquerón y Canal de Trasvase Mullidar-Boquerón, que concluyeron en Enero de 1991.

Trasvase Mullidar-Boquerón, tramo final, próximo a la entrada en el embalse del Boquerón
Trasvase Mullidar-Boquerón, tramo final, próximo a la entrada en el embalse del Boquerón.

El proyecto fue aprobado por O.M. de 24 de Julio de 1992. Posteriormente, con fecha 28 de Octubre de 1992, la Dirección General de Obras Hidráulicas convocó el correspondiente concurso público para la licitación de las obras de referencia.

Con fecha 11 de Junio de 1993, la Dirección General de Obras Hidráulicas, resuelve seleccionar la Solución Variante 10.8, de las presentadas por la U.T.E. FERROVIAL, S.A. y OBRAS HIDRÁULICAS Y VIARIAS, S.A. El preceptivo Proyecto de Construcción, fue redactado con fecha Julio de 1993.

Con fecha 24 de Septiembre de 1993 el Área de Presas emite un informe favorable a dicho proyecto con unas recomendaciones a tener en cuenta en la fase de construcción.

Finalmente, con fecha 26 de Noviembre de 1993, las obras fueron adjudicadas definitivamente a la U.T.E. anteriormente citada.

El Acta de Replanteo fue suscrita con fecha 25 de Enero de 1994, dando comienzo las obras el día siguiente.

Proyecto Modificado:

Durante el desarrollo de las obras, de acuerdo con la evolución de las técnicas del hormigón compactado, y con las recomendaciones del Área de Presas, se observó la conveniencia de efectuar unas modificaciones que en la presa afectarían al hormigón compactado, juntas de contracción, aliviadero y desagüe de fondo.

El 10 de Noviembre de 1994 el Ingeniero Director de las Obras solicita a la superioridad la autorización para la redacción de la Modificación Nº 1 del proyecto.

La Dirección General de Obras Hidráulicas, con fecha 10 de Marzo de 1995, autoriza la redacción del Proyecto Modificado Nº 1de la Presa de la Rambla del Boquerón y Canal de Trasvase Mullidar-Boquerón. En este documento se recogen, entre otras, modificaciones en el hormigón del cuerpo de presa, en el escalonado del aliviadero y en el cuenco amortiguador.

Proyecto complementario:

El 27 de Marzo de 1996, la Confederación Hidrográfica del Segura elevó a la Superioridad la petición para la autorización de la redacción del Proyecto de Obras Complementarias Nº 1 del Proyecto de la Presa de la Rambla del Boquerón y Canal de Trasvase Mullidar-Boquerón. La redacción de dicho proyecto se autoriza el 18 de Julio de 1996, y en él se recogen diversas obras que afectan principalmente a la urbanización de las instalaciones.

Las obras se terminan a finales de 1997 con un presupuesto de 3.531.437.773 pesetas (21.237.132 euros).

Accesos

El acceso a la presa de la rambla del Boquerón desde Albacete se realiza siguiendo el itinerario descrito a continuación: salida de Albacete en dirección Murcia por la autovía A-30; desvío en la salida de Hellín siguiendo la carretera CM-412 hasta esta localidad; ya en Hellín se toma la carretera CM-3213 hacia Liétor. A unos dos kilómetros y medio de la localidad de Hellín se toma un desvío señalizado a la derecha que lleva hasta la presa de la rambla del Boquerón. La longitud total del recorrido desde Albacete es de unos 64 km.

Como acceso alternativo se describe el siguiente itinerario: salida de Albacete en dirección Murcia por la autovía A-30; a la altura de Pozo-Cañada, desvío hacia Pozohondo por la CM-3210; en Pozohondo se toma la CM-313 hasta Peñas de San Pedro y desde aquí, la CM-3203 en dirección a Elche de la Sierra; al llegar a El Villarejo se toma la CM-3213 hacia Hellín y, pasada la localidad de Liétor, a unos 27 km de esta última, aparece un desvío señalizado a la izquierda que lleva directamente hasta la presa de la rambla del Boquerón. En esta segunda alternativa, la longitud total del recorrido desde Albacete es de unos 106 km.

El emplazamiento del embalse puede verse en el siguiente mapa:


Datos Caracteristicos

Situación y rasgos geográficos del río y de la cuenca
SITUACIÓN DE LA PRESA
Provincia
Albacete
Término municipal
Hellín
Rambla
Boquerón
Cuenca hidrográfica
Segura
DATOS DE LA CUENCA
Superficie de cuenca hidrográfica rambla del Boquerón
47,00 km²
Máxima altitud en la cuenca rambla del Boquerón
1.038,00 m
Superficie cuencas trasvasadas de ramblas del Mullidar y del Ríncón del Moro
200 Km2
Máxima altitud en la cuencas trasvasadas de ramblas del Mullidar y del Ríncón del Moro
1.330,00 m
DATOS DEL EMBALSE
Superficie del embalse a Nivel Máximo Normal (NMN)
3,01 ha
Capacidad a Nivel Avenidas de Proyecto (NAP)
9,32 hm3
Cota del NMN
565,30 m

Datos de la presa
CUERPO DE PRESA
Tipo
Gravedad
Cota de coronación
606,30 m
Altura máxima desde cimientos
55,50 m
Longitud de coronación
299,0 m
Cota mínima del cauce en la presa
557,8 m
ALIVIADERO
Nº total de aliviaderos
1
Perfil
Creager labio escalonado
Regulación
Frontal con vertedero de labio fijo

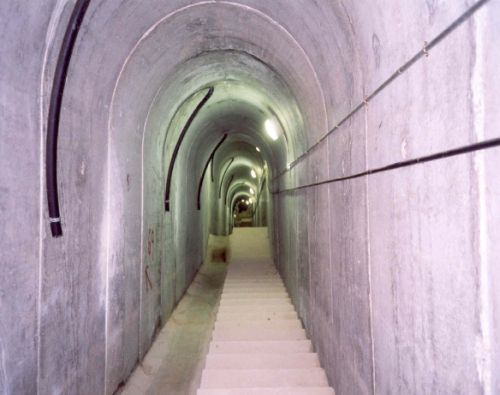

Galería. Vista del tramo escalonado de la margen derecha (el embalse se queda situado a la izquierda)
Galería. Vista del tramo escalonado de la margen derecha (el embalse se queda situado a la izquierda)


Finalidad

La finalidad del aprovechamiento es el control de las avenidas que tienen lugar en las ramblas del Mullidar, Rincón del Moro y Boquerón, buscando, con ello, limitar los efectos de las inundaciones que históricamente se vienen produciendo en las vegas de Tobarra, Hellín e Isso.

La población de Tobarra se protege mediante la construcción de un canal de trasvase que conduce gran parte de las aguas de su cuenca vertiente hacia la cuenca del Boquerón, mientras que las poblaciones de Hellín e Isso quedan protegidas, frente a las avenidas propias y trasvasadas, por la presa de la rambla del Boquerón.

Como consecuencia de la laminación de caudales que produce la presa, se rebaja la punta de los hidrogramas que entran a través del río Mundo al embalse de Camarillas, lo que contribuye a que este río transmita sus avenidas con un caudal más rebajado al río Segura, que es el objetivo primordial del Plan General de Defensa contra Avenidas en la Cuenca del Segura.

Vista de la coronación de la presa desde el estribo derecho
Vista de la coronación de la presa desde el estribo derecho


Marco territorial y administración

Características físicas de la cuenca.

La rambla del Boquerón se genera tras la confluencia de los barrancos y arroyos que drenan las sierras de Peña Losa, Umbría del Rincón y Peñarrubia. Su cuenca vertiente hasta el punto de cierre de la presa tiene una superficie de 47 km². Estando delimitada al Este por las sierras del Romeral y Montesinos, divisorias con la cabecera de la rambla del Pepino; al Sur y al Oeste por la sierra de los Quebrados, que conforma la linde con la cuenca del Mundo; y al Norte por las sierras de Peña Losa y Umbría del Rincón, que la separan de la zona endorreica de la rambla de la Heruela.

La cuenca presenta una morfología de carácter montañoso, en la que la altimetría varía desde cotas superiores a los 1.000 m en las sierras de Peña Losa y Umbría del Rincón (el punto más elevado se encuentra a la cota 1.038) hasta la cota 558 en el punto de emplazamiento de la presa.

El cauce más largo tiene una longitud de 12,4 km y una pendiente del 1,8%, comenzando a la cota 780 y finalizando, en la cerrada de la presa, a la cota 558.

A las aportaciones de la cuenca de la rambla del Boquerón hay que añadir las trasvasadas de las cuencas de las ramblas del Mullidar y del Rincón del Moro mediante el canal de trasvase Mullidar-Boquerón, ya que los caudales de crecida de estas ramblas se incorporan al embalse del Boquerón a través de la mencionada obra.

La cuenca trasvasada tiene una superficie de 200 km², si bien, en la misma, existen zonas semiendorreicas que se descuentan para la realización del estudio hidrológico adoptándose una cuenca efectiva de 121 km².

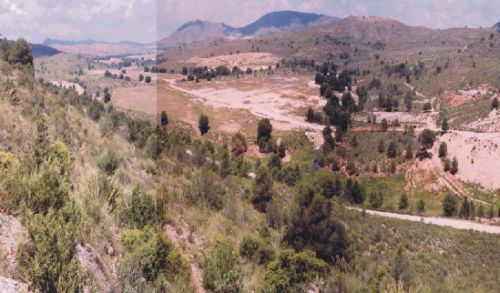

Perspectiva del vaso del embalse. La cola se sitúa al pie de los montes que se ven al fondo de la fotografía (sierra de Peñarrubia).
Perspectiva del vaso del embalse. La cola se sitúa al pie de los montes que se ven al fondo de la fotografía (sierra de Peñarrubia).

El canal de trasvase se realizó excavado con un revestimiento de escollera, tiene una longitud de 9,6 km y puede aportar un caudal máximo de 190 m³/s.


Información Medioambiental.

El entorno del embalse de la rambla del Boquerón se caracteriza por un clima Mediterráneo continental templado. Es un clima en el cual se desarrollarán, con cierta intensidad, procesos de erosión física (lluvias torrenciales, heladas, etc) produciendo, así, unas características morfológicas típicas.

La red hídrica de la zona no presenta arterias fluviales de desarrollo importante, limitándose tan solo a ramblas, cañadas y arroyos de régimen estacional dado el tipo de clima.

La vegetación natural pertenece a las formaciones esclerófilas de hoja dura y persistente, de defensa ante las áridas condiciones ambientales del área.

La vegetación potencial sería la de encinas (Quercus rotundifolia), con una orla arbustiva de coscojales.

La vegetación actual se agrupa en tres unidades naturales: prados, matorrales y formaciones arbóreas.

Los prados son extensiones herbáceas de leguminosas y gramíneas, con asociaciones de diversos matorrales: tomillos, romeros, etc. Frecuentemente surgen sobre antiguos espartizales, actualmente abandonados, dando lugar a la unidad denominada prados-espartizales. Los matorrales de tomillo, aulaga y romero ocupan gran extensión en la cuenca, especialmente sobre terrenos de fuerte pendiente, en los que no es posible ninguna explotación agraria. Son pastoreados por la cabaña ganadera.

Los bosques de encinas y pinos se disponen en las cotas más elevadas de la cuenca, generalmente rodeados de matorral y constituyen la base para el desarrollo de la comunidad faunística.

Sobre las tierras de cultivo se observan comunidades de aláudidos, paseriformes y fringílidos, así como numerosas especies de córvidos.

Las unidades vegetales naturales soportan una fauna avícola importante, así como mamíferos comunes en España: conejo, liebre, etc.


Geología y sismología.

Geología

El área ocupada por el embalse de la rambla del Boquerón se encuentra al Sur de la provincia de Albacete, próxima al límite provincial con Murcia. Desde el punto de vista geológico se trata de un área de transición entre las dos unidades estructurales de mayor representación en el conjunto de la Península Ibérica: la Cordillera Ibérica (al Norte) y la Zona Prebética de la Cordillera Bética (al Sur).

La tectónica de la zona es compleja, debido al carácter de transición que la define, y está marcada por cambios bruscos de dirección entre las diversas formaciones. En el entorno del embalse predominan las estructuras en dirección NO-SE como las Sierras de Peña Losa, Umbría del Rincón y Los Quebrados.

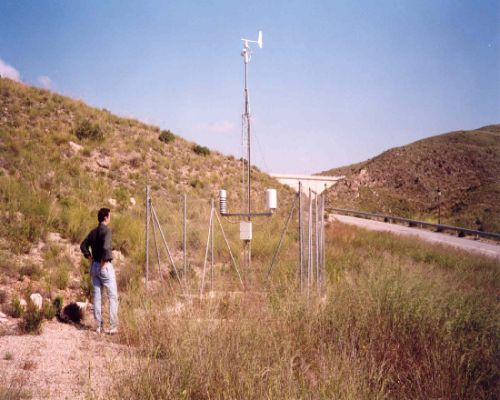

Auscultación. Estación meteorológica situada junto al acceso de la presa.
Auscultación. Estación meteorológica situada junto al acceso de la presa.

A continuación de describe la litología de los terrenos que caracterizan el área del embalse:

  • Jurásico
    Los terrenos jurásicos conforman los materiales predominantes en el vaso del embalse y en gran parte de la cuenca vertiente. Los tipos litológicos observados son dolomías, calizas y margas. Fundamentalmente se encuentra una serie monótona de dolomías rombohédricas de origen secundario (dolomitización posterior o muy posterior a la sedimentación) que constituyen los relieves principales y presentan intercalaciones de calizas y calizas oolíticas que desaparecen lateralmente por dolomitización.
  • Cretácico
    El cretácico está mínimamente representado, se encuentra en la cuenca vertiente lejos de la ubicación de la presa. Los afloramientos de este periodo se constituyen por un tramo basal de conglomerados y otro tramo superior de arenas y arcillas versicolores.
  • Terciario
    Por lo que respecta a los materiales terciarios, se identifican tres formaciones en el área de embalse: conglomerados poligénicos, biocalcarenitas y margas blancas.
  • Cuaternario
    Sobre las series descritas anteriormente se desarrollan diferentes tipos de materiales cuaternarios, entre los que cabe destacar: aluviales, conos de deyección y coluviales. La característica principal de todos estos depósitos es de encontrarse frecuentemente encostrados, con costras carbonatadas más o menos continuas y de espesores variables.

La cerrada de la presa de la rambla del Boquerón está constituida por dolomías jurásicas brechificadas y carstificadas. En su proximidad se sitúan dos frentes de cabalgamiento aguas abajo y otros dos aguas arriba, que presentan en planta formas arqueadas. Estos frentes no se distinguen en superficie, salvo cuando las dolomías jurásicas recubren materiales geológicos estratigráficamente posteriores, habiéndose fijado esencialmente por criterios morfológicos.

Sismología

La presa de la rambla del Boquerón se encuentra situada según la Norma de Construcción Sismorresistente (NCSE-02), en una zona con aceleración sísmica básica de 0,07 g correspondiente al municipio de Hellín, que es la población más cercana a la presa.

Entre los dispositivos instalados en la presa se encuentra un sismógrafo para la detección de los movimientos sísmicos que puedan sucederse en la zona. Desde su instalación no se ha registrado ningún suceso apreciable.

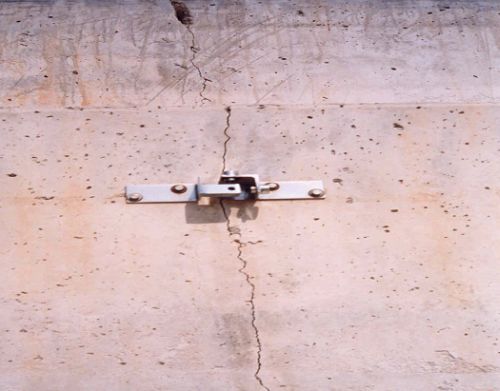

Auscultación. Detalle de un medidor tridimensional de juntas.
Auscultación. Detalle de un medidor tridimensional de juntas.

Situación

La presa de la rambla del Boquerón se enmarca en las actuaciones de defensa de la margen izquierda del río Mundo, dentro del Plan General de Defensa contra Avenidas de la Cuenca del Segura.:

La rambla del Boquerón se sitúa en la zona Suroriental de la provincia de Albacete. Es un cauce corto, de unos 10 km, que discurre encajado entre las sierras de Los Quebrados y Peñarrubia hasta incorporarse a la rambla del Pepino, continuando los caudales por dicho cauce otros 6 km antes de desembocar en el río Mundo, a unos 13 km de la entrada en el embalse de Camarillas.:

La presa de la rambla del Boquerón se encuentra al Oeste de la localidad de Hellín, a unos 5 m de distancia. Los terrenos ocupados por el vaso pertenecen al término municipal de Hellín.:

Las coordenadas U.T.M. del punto anterior son:

Sistema de Referencia ETRS89. Huso= 30
X=607.887
Y=4.264.512
